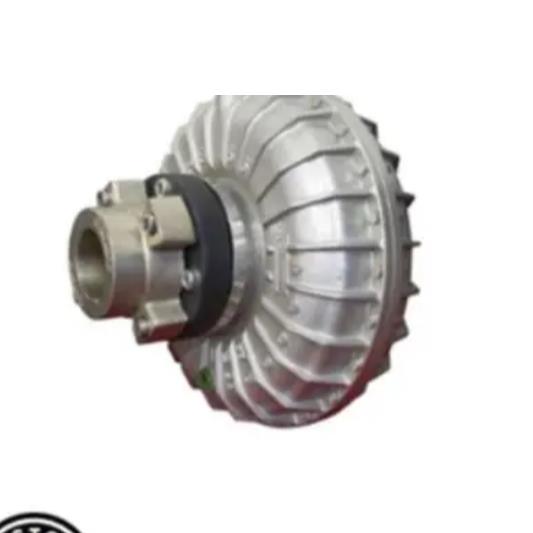

Westcar ROTOMEC液力機械耦合器

?一、 產品概述?

 Westcar ROTOMEC是一種液力機械耦合器，主要用于連接電動機（驅動端）與被驅動機械（從動端）。其核心設計結合了?液壓啟動?和?離心式機械鎖止?功能，實現了?運行時的零滑差?，從而帶來顯著的?節能效果?。

?二、 工作原理與優勢?

1. ?工作原理?：由兩個帶葉片的葉輪組成，內部油液被驅動葉輪加速，通過持續的循環運動帶動從動葉輪同向旋轉。在達到略低于轉速時，存在一個殘余滑差。

2. ?機械鎖止?：ROTOMEC在傳統液力耦合器的基礎上，集成了一個離心式機械離合器（由四個浸在油中的耐磨滾子組成）。當達到運行速度時，該離合器消除殘余滑差，實現?100%的功率和轉速傳遞效率?。

3. ?核心優勢?：

• ?平穩啟動?：實現漸進式加速，無沖擊。

• ?高效運行?：運行時零滑差，節能。

• ?過載保護?：可承受約1.5倍額定功率的過載而不脫開；當過載達到約3倍額定功率時，機械離合器脫開，僅剩液力傳動，轉速下降直至堵轉，從而保護電機和設備。

• ?降低電機負載?：允許電機在啟動時提供扭矩，即使對于高慣性負載的設備也是如此，從而可以?降低所需安裝的電機功率?。

• ?減少電流沖擊?：相比直接啟動或星三角啟動，能顯著降低啟動電流和電網沖擊。

?三、 產品系列與型號?

ROTOMEC主要分為兩大系列，適用于不同的安裝方式：

?1. ALFA系列 - 直連式耦合器?

• ?用途?：用于電機與設備之間的直連傳動，或設備內部部件間的直連。

• ?特點?：輸入輸出端提供豐富的配件，便于安裝和適配。

• ?主要型號?：

• ?K型?：基礎型號，帶對中直徑和輸出端螺栓孔。

• ?K-S型?：配備剛性連接銷（帶鍵槽）。

• ?K-FR型?：配備彈性聯軸器（FR），可補償對中誤差。

• ?K-FRS型?：彈性聯軸器+剛性連接銷組合。

• ?K-FRV/FRU型?：彈性聯軸器+外置/內置輪轂組合。

• ?K-FRD型?：集成制動輪轂，用于鼓式制動。

• ?K-FR-PAV/PBV型?：集成制動盤（PAV-高型，PBV-低型），用于卡鉗制動。

• ?K-AB型?：配備ROTOPIN彈性銷聯軸器。

• ?K-AFF型?：集成制動輪轂的ROTOPIN聯軸器。

?2. BETA系列 - 帶皮帶輪的懸臂式耦合器?

• ?用途?：用于電機與設備間通過皮帶進行平行軸傳動。

• ?特點?：部分型號在皮帶輪下方配備軸承以承受高徑向載荷（皮帶張力）。

• ?主要型號?：

• ?X型?：皮帶輪與耦合器集成一體，結構堅固。

• ?J型?：皮帶輪通過外部螺栓固定，可拆卸。

• ?H型?：皮帶輪通過內部螺栓和鍵槽固定，可拆卸，軸承設計增強了徑向負載能力。

• ?Z/ZI型?：ZI型為集成皮帶輪，Z型為可拆卸法蘭式皮帶輪。專為需要特定皮帶輪間距（“L"值）的應用設計。

型號示例：

Westcar 71

Westcar 80

Westcar 90S

Westcar 90L

Westcar 100L

Westcar 112M

Westcar 30P

Westcar 132M

Westcar 30P

Westcar 160L

Westcar 180M

Westcar 180L

Westcar 200L

Westcar 225S

Westcar 225M

Westcar 280S

Westcar 280M

Westcar 315S

Westcar ROTOMEC液力機械耦合器
